Pressure Sensors

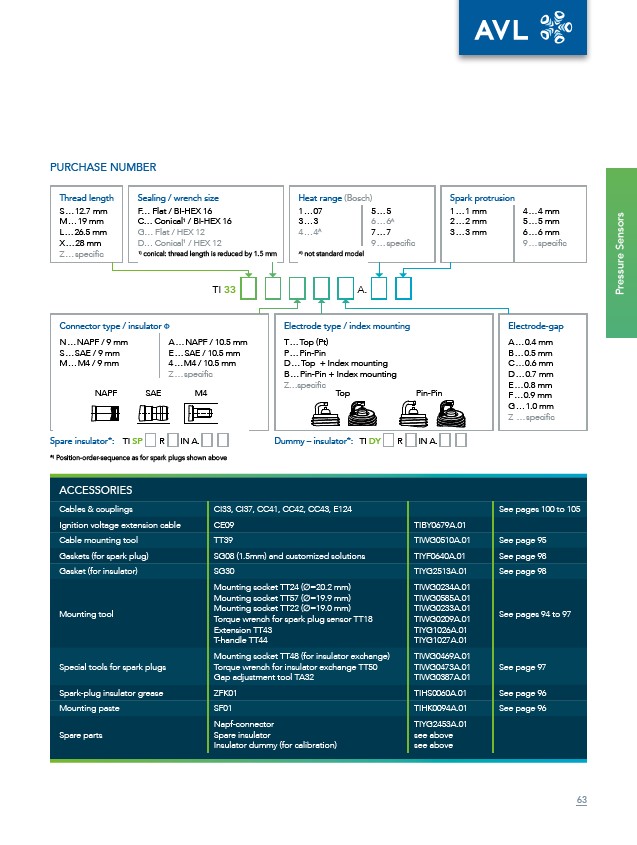

PURCHASE NUMBER
Thread length Sealing / wrench size Heat range (Bosch) Spark protrusion
S … 12.7 mm
F… Flat / BI-HEX 16
1 … 07
5 … 5
1 … 1 mm
M … 19 mm
C… Conical1 / BI-HEX 16
3 … 3
6 … 6A
2 … 2 mm
L … 26.5 mm
G… Flat / HEX 12
4 … 4A
7 … 7
3 … 3 mm
X … 28 mm
D… Conical1 / HEX 12
9 … specific
Z … specific
4 … 4 mm
5 … 5 mm
6 … 6 mm
9 … specific
1) conical: thread length is reduced by 1.5 mm A) not standard model
TI 33 A.
Connector type / insulator Φ Electrode type / index mounting Electrode-gap
N … NAPF / 9 mm
S … SAE / 9 mm
M … M4 / 9 mm
A … NAPF / 10.5 mm
E … SAE / 10.5 mm
4 … M4 / 10.5 mm
Z … specific
T … Top (Pt)
P … Pin-Pin
D … Top + Index mounting
B … Pin-Pin + Index mounting
Z…specific
A … 0.4 mm
B … 0.5 mm
C … 0.6 mm
D … 0.7 mm
E … 0.8 mm
F … 0.9 mm
G … 1.0 mm
Z … specific
Top Pin-Pin
Spare insulator*: TI SP R IN A. Dummy – insulator*: TI DY R IN A.
*) Position-order-sequence as for spark plugs shown above
ACCESSORIES
Cables & couplings CI33, CI37, CC41, CC42, CC43, E124 See pages 100 to 105
Ignition voltage extension cable CE09 TIBY0679A.01
Cable mounting tool TT39 TIWG0510A.01 See page 95
Gaskets (for spark plug) SG08 (1.5mm) and customized solutions TIYF0640A.01 See page 98
Gasket (for insulator) SG30 TIYG2513A.01 See page 98
Mounting tool
Mounting socket TT24 (Ø=20.2 mm)
Mounting socket TT57 (Ø=19.9 mm)
Mounting socket TT22 (Ø=19.0 mm)
Torque wrench for spark plug sensor TT18
Extension TT43
T-handle TT44
TIWG0234A.01
TIWG0585A.01
TIWG0233A.01
TIWG0209A.01
TIYG1026A.01
TIYG1027A.01
See pages 94 to 97
Special tools for spark plugs
Mounting socket TT48 (for insulator exchange)
Torque wrench for insulator exchange TT50
Gap adjustment tool TA32
TIWG0469A.01
TIWG0473A.01
TIWG0387A.01
See page 97
Spark-plug insulator grease ZFK01 TIHS0060A.01 See page 96
Mounting paste SF01 TIHK0094A.01 See page 96
Spare parts
Napf-connector
Spare insulator
Insulator dummy (for calibration)
TIYG2453A.01
see above
see above
NAPF SAE M4
